ŽIVOTNI KONTEKST

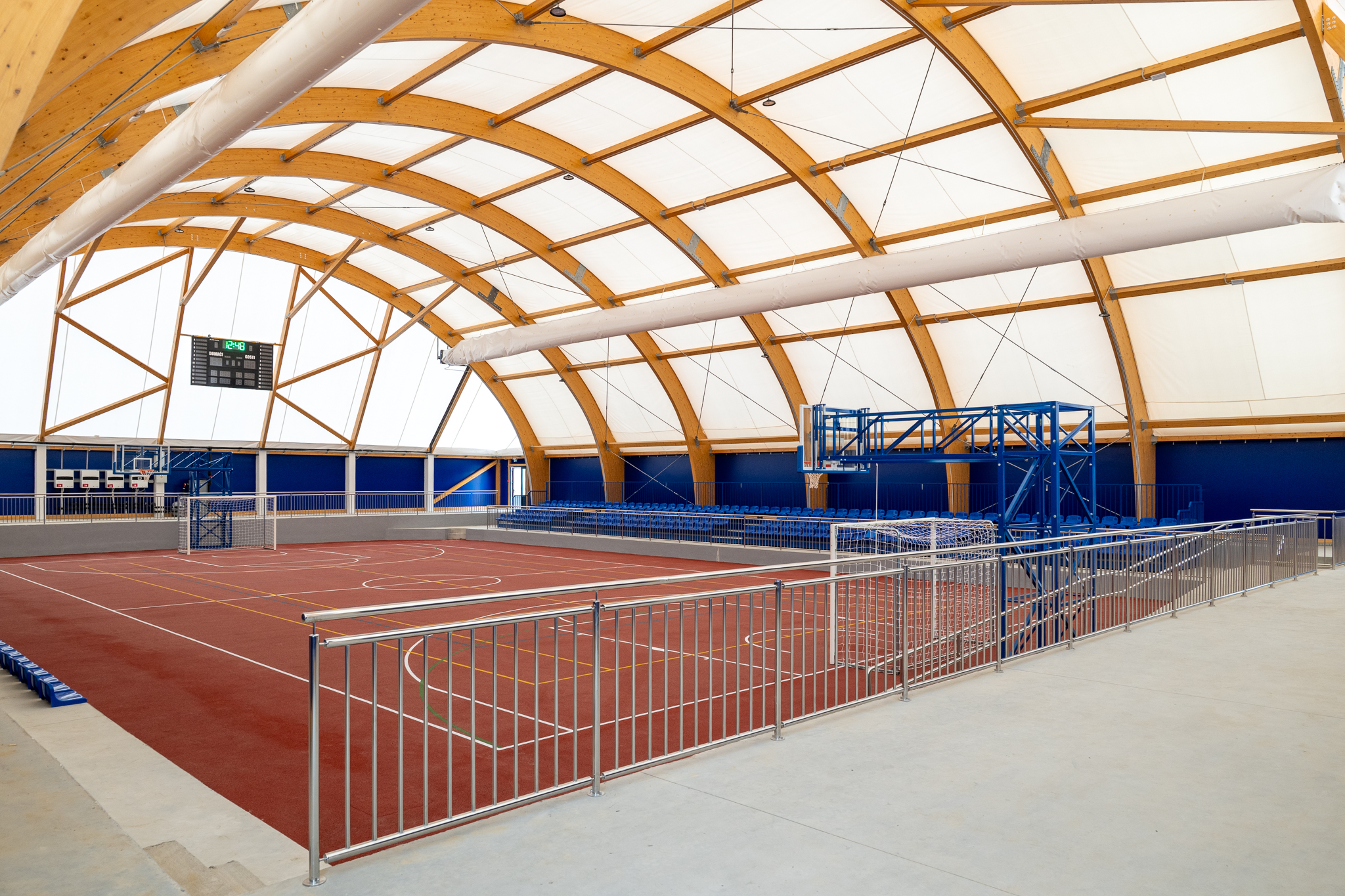

Sportsko-rekreacijski centar Vegeška u Virovitici novoizgrađeni je objekt površine 1.200 m2, namijenjen sportskim i rekreativnim aktivnostima. Zbog velike površine, visine prostorije od 8,5 m kao i same vrste objekta, projekt je zahtijevao posebno osmišljen sustav grijanja i hlađenja koji može odgovoriti na potrebe prostora ovakvih dimenzija.
Uz odabir termotehničkog sustava, važan se dio projekta odnosio na samu konstrukciju objekta i optimizaciju investicijskih troškova. Cilj je bio povezati odabrani način gradnje s odgovarajućim sustavom grijanja i hlađenja te osigurati uvjete za korištenje centra tijekom različitih godišnjih doba.
IDEJA PROJEKTA
Osnovna je ideja projekta bila realizirati sportsko-rekreacijski objekt koji će objediniti funkcionalnost, suvremeni način gradnje te sustav grijanja i hlađenja prilagođen potrebama velikog sportskog prostora. Odabirom konstrukcije od laminiranog drva umjesto klasične betonske konstrukcije te oplate izvedene u obliku plastificiranog balona, u kombinaciji s odabranim termotehničkim sustavom, ostvarena je financijska ušteda u odnosu na prvotno planirano rješenje projekta. Projekt je financiran sredstvima europskih fondova za obnovu i razvoj.
Posebnost projekta predstavlja prva primjena ovakvog cjelovitog sustava grijanja i hlađenja sportskog balona u Hrvatskoj, prema projektnim informacijama. Rješenje objedinjuje kaskadni sustav dizalica topline, dvocijevni razvod i ventilokonvektore za distribuciju toplog i hladnog zraka unutar objekta. Takva konfiguracija omogućuje prilagodbu rada sustava trenutačnim potrebama sportskog prostora, uz postupno uključivanje pojedinih dizalica topline ovisno o potrebnom kapacitetu grijanja ili hlađenja.
IMPLEMENTACIJA PROJEKTA

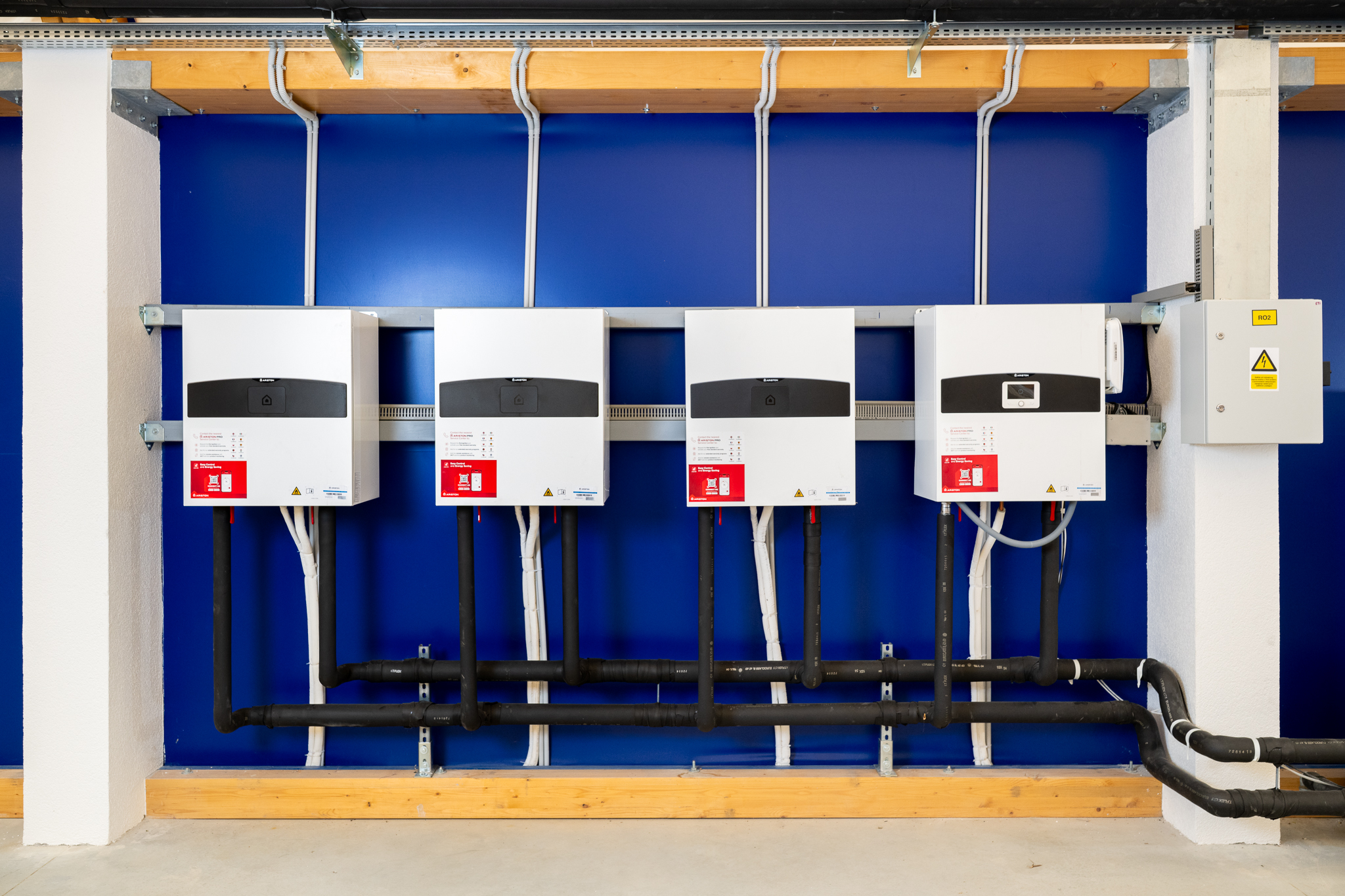

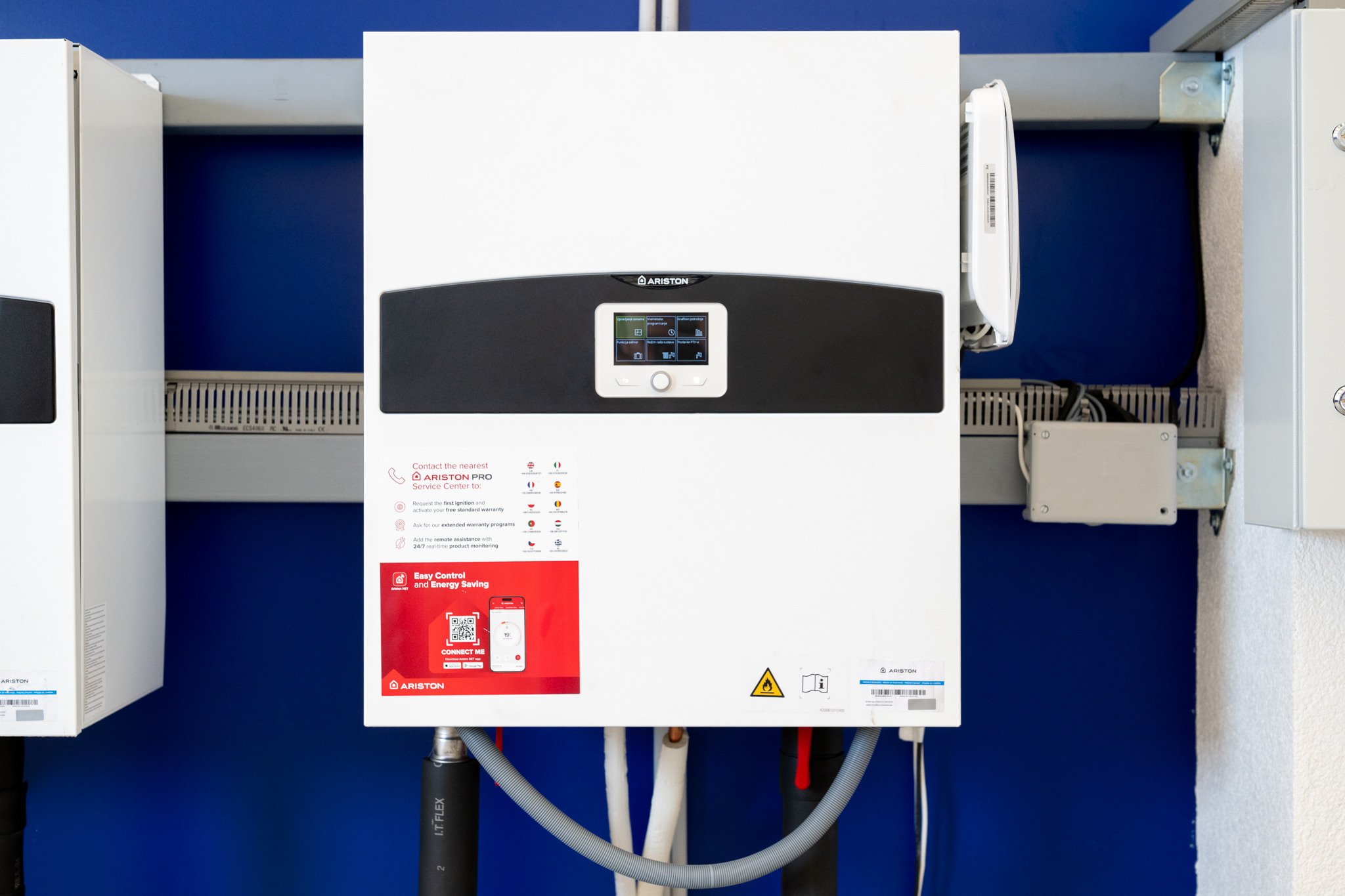

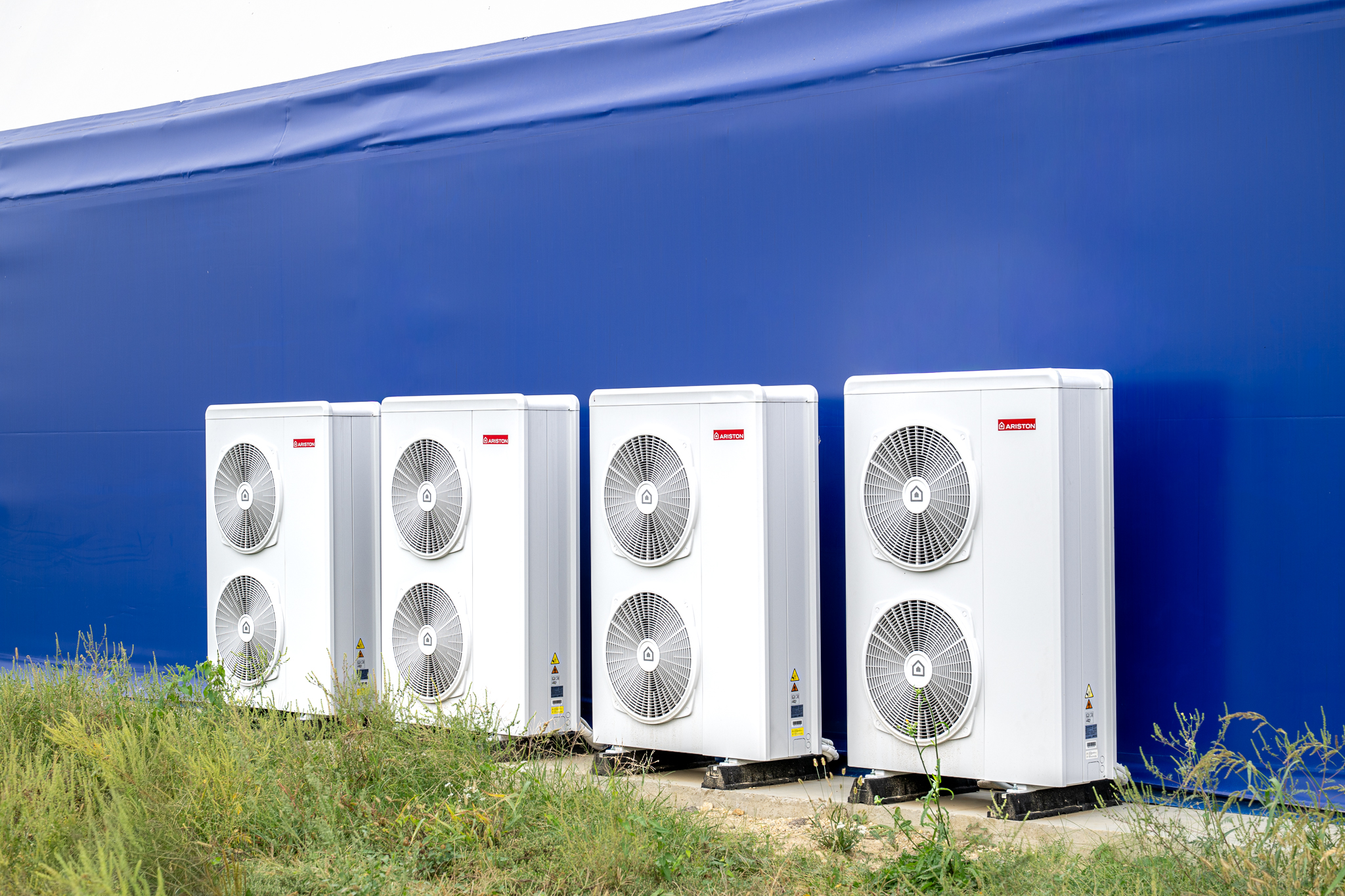

Za grijanje i hlađenje sportsko-rekreativnog centra ugrađen je kaskadni sustav četiriju dizalica topline Ariston Nimbus Plus 150 S-T NET R32, ukupne snage 70 kW. Povezivanjem uređaja u kaskadu omogućena je raspodjela potrebnog toplinskog i rashladnog kapaciteta između pojedinih jedinica, ovisno o trenutačnim potrebama objekta.

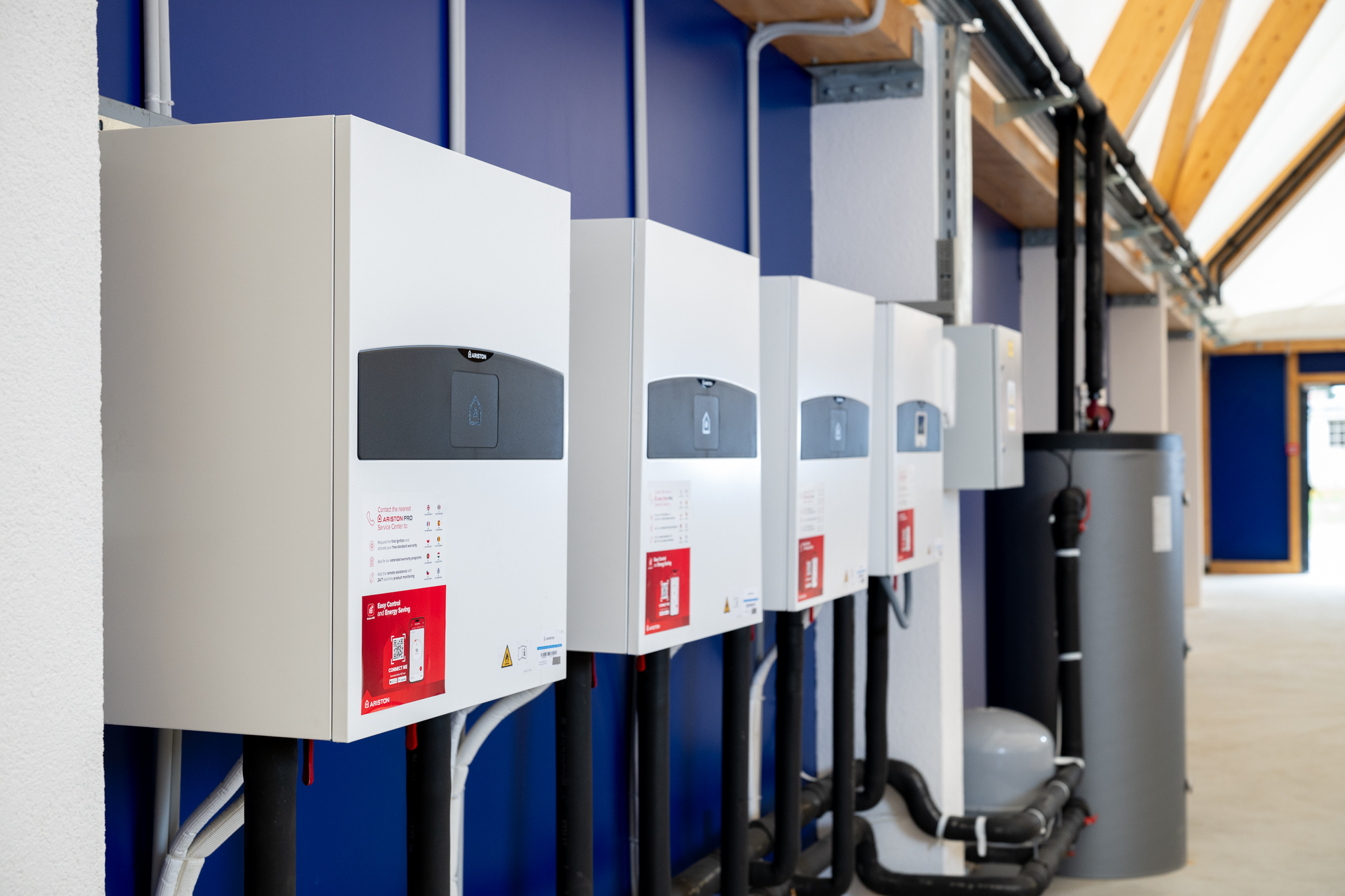

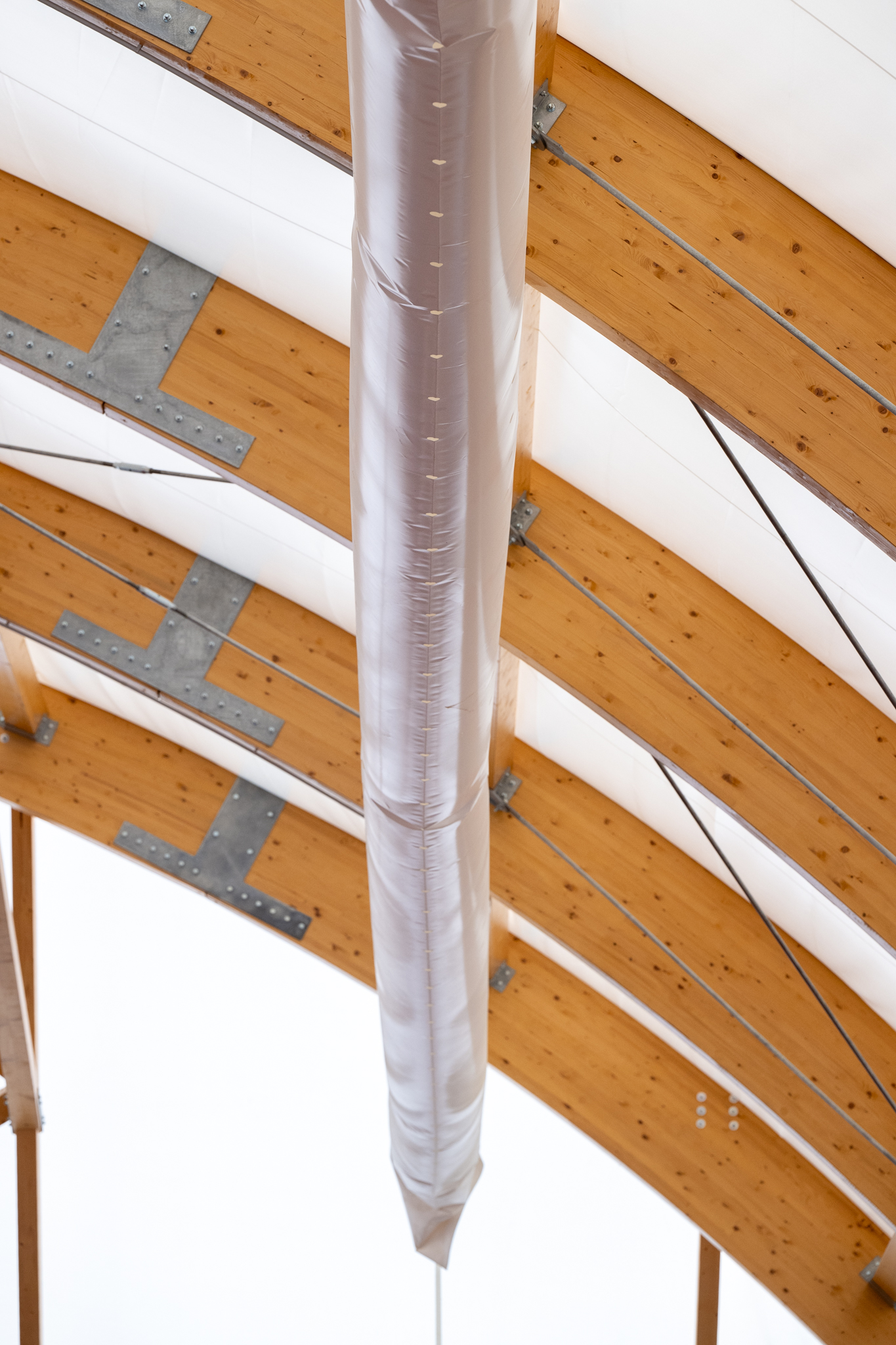

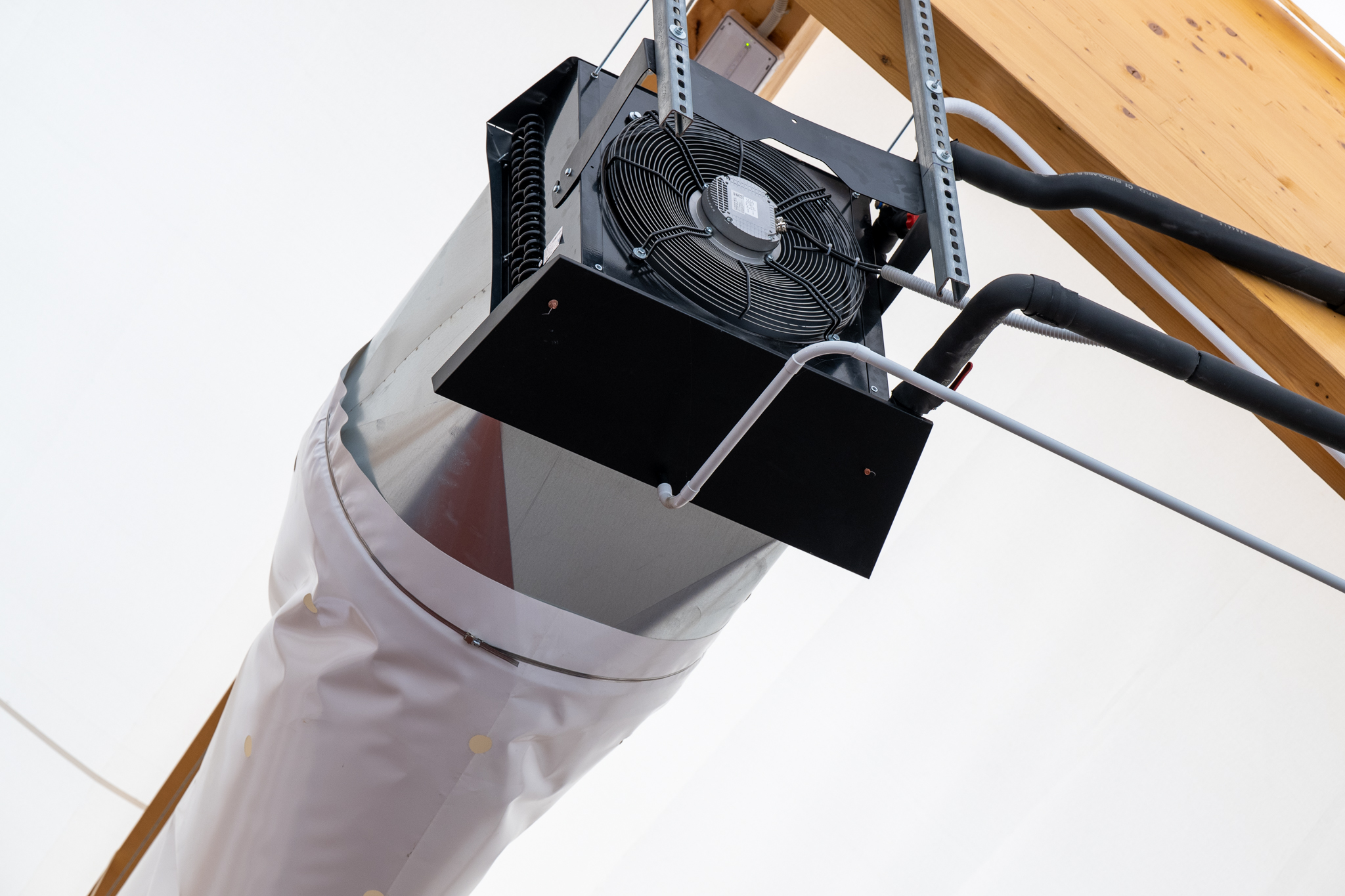

Distribucija toplog i hladnog zraka izvedena je putem dvocijevnog sustava s ukupnim protokom zraka od 10.000 m³/h. Za upuhivanje zraka u prostor koriste se ventilokonvektori pojedinačne snage 44 kW, čime je omogućeno grijanje i hlađenje velikog sportskog prostora. Sustav je dodatno opremljen akumulacijskim spremnikom volumena 1.500 litara, koji služi za akumulaciju toplinske energije i podršku radu sustava grijanja i hlađenja.
installed products
TEHNIČKI PODACI KASKADNOG SUSTAVA
Nimbus Plus S-T NET R32 150×4
GRIJANJE: Temperatura zraka +7°C, vode 55/50°C
- Kapacitet grijanja: 15,8 / 38 / 63,9 kW
- COP: 3,15
GRIJANJE: Temperatura zraka +7°C, vode 35/30°C
- Kapacitet grijanja: 16,3 / 60 / 70,6 kW
- COP: 4,70
HLAĐENJE
- Kapacitet hlađenja: 14,8 / 44 / 47,5 kW
- EER: 2,93
TEHNIČKI PODACI
- Vrsta rashladnog plina / GWP: R32 / 675
- Punjenje rashladnog plina: 8.400 g
- CO2 eq.: 5,67 t
- Napajanje pomoću grijaćih elemenata: 24 kW
- Maksimalna apsorbirana električna snaga pumpe po fazi: 24,7 / 40 kW/A
- Napon/Faza/Frekvencija: 400/3/50 V/ph/Hz
