ŽIVOTNI KONTEKST
Ugostiteljski objekt površine 420 m² smješten je u centru Osijeka. Hlađenje prostora prvotno je bilo izvedeno putem jednog chillera povezanog s postojećim kanalnim sustavom.
Pri rekonstrukciji kotlovnice cilj investitora i projektanta bio je modernizirati izvor hlađenja, uz zadržavanje postojećeg načina distribucije zraka i osiguravanje veće fleksibilnosti rada sustava.
IDEJA PROJEKTA
Umjesto jednog centralnog izvora hlađenja, projektom je predviđen kaskadni sustav s tri vanjske jedinice ukupne snage 36 kW.
Takva konfiguracija omogućuje postupno uključivanje pojedinih jedinica ovisno o trenutačnom opterećenju. Dodatna prednost kaskadnog rješenja je mogućnost nastavka rada dijela sustava u slučaju kvara jedne jedinice, što je posebno važno u ugostiteljskom objektu u kojem je kontinuitet klimatizacije značajan za svakodnevno poslovanje.
IMPLEMENTACIJA PROJEKTA

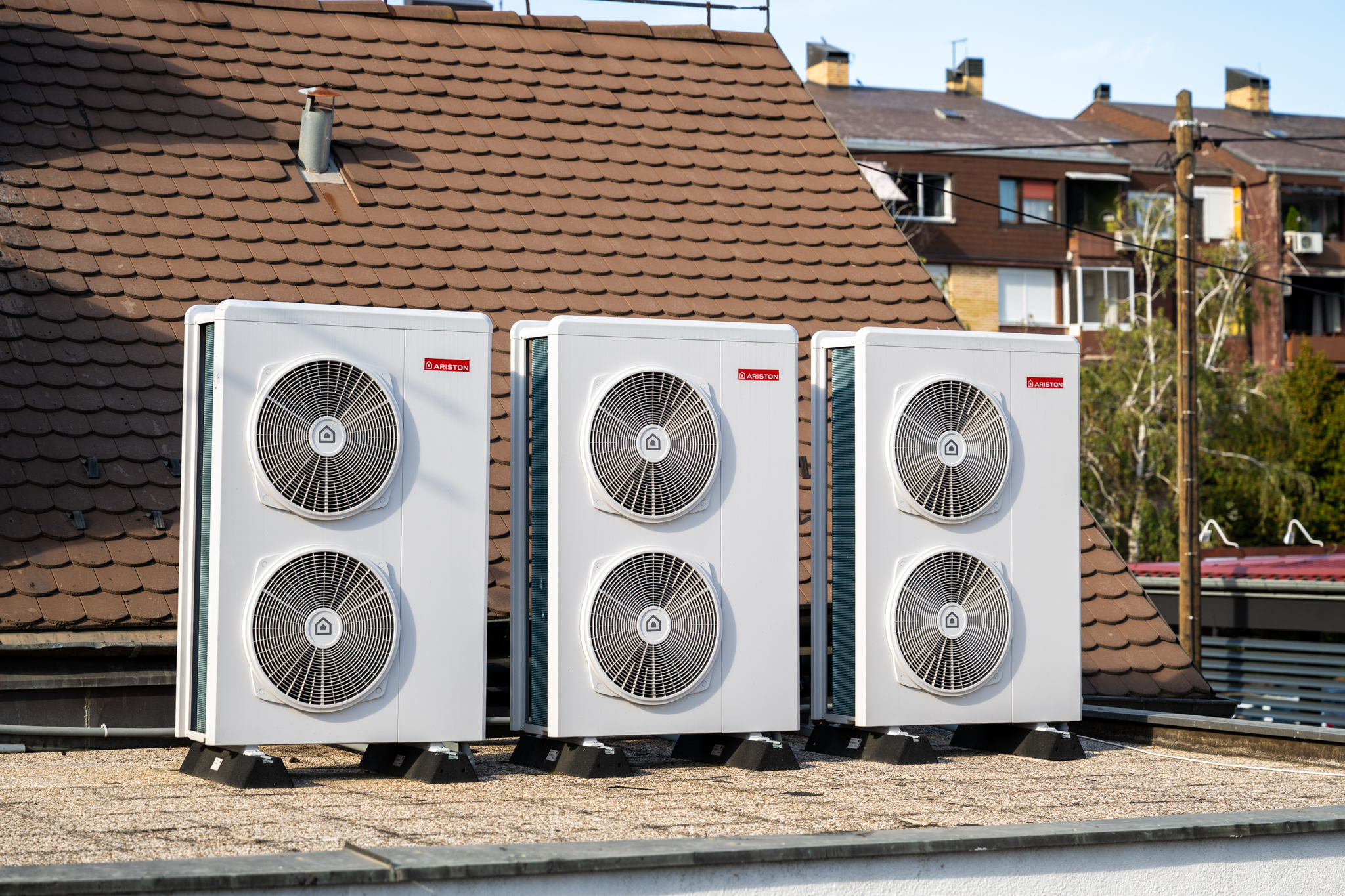

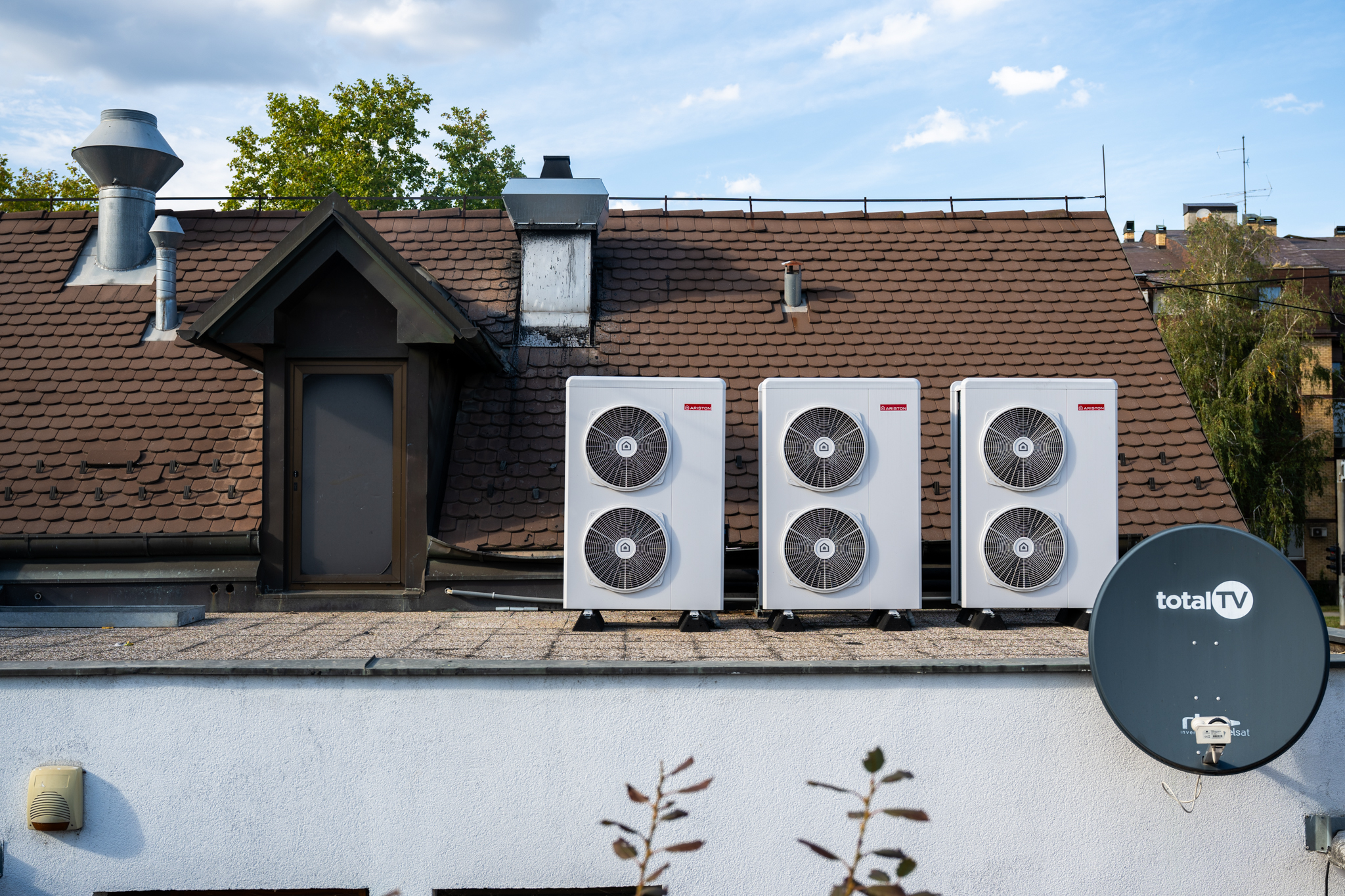

Za rekonstrukciju sustava odabrane su tri dizalice topline Ariston Nimbus Pocket 120 M-T NET R32, povezane u kaskadu ukupne snage 36 kW.
Novi izvor hlađenja integriran je s postojećim kanalnim sustavom objekta. Kaskadna izvedba omogućuje raspodjelu potrebnog kapaciteta između više jedinica te prilagodbu njihova rada aktualnim zahtjevima objekta.
Na taj je način postojeći sustav hlađenja rekonstruiran bez promjene osnovnog koncepta distribucije zraka, dok je centralni chiller zamijenjen modularnim kaskadnim rješenjem.
installed products
TEHNIČKI PODACI KASKADNOG SUSTAVA
Nimbus Pocket M-T NET R32 120×3
- Kapacitet hlađenja: 9.90 / 27.2 / 31.4 kW
- COP: 3.15
- Vrsta rashladnog plina / GWP: R32 / 675
- Punjenje rashladnog plina: 6.300 g
- CO2 eq.: 4.25 t
- Napajanje pomoću grijaćih elemenata: 18 kW
- Maksimalna apsorbirana električna snaga pumpe po fazi: 15.5 / 24.9 kW/A
- Napon/Faza/Frekvencija: 400/3/50 V/ph/Hz
