Chi tiết cách lắp máy nước nóng an toàn và đúng kỹ thuật
Cách lắp bình nóng lạnh đúng kỹ thuật cần tuân thủ các tiêu chuẩn về vị trí lắp đặt, hệ thống đường nước và đấu nối điện nhằm đảm bảo thiết bị vận hành ổn định, an toàn trong suốt quá trình sử dụng. Hãy cùng tìm hiểu quy trình lắp đặt, các tiêu chuẩn kỹ thuật quan trọng và những lưu ý cần biết để hạn chế rủi ro khi sử dụng máy nước nóng trong bài viết dưới đây.

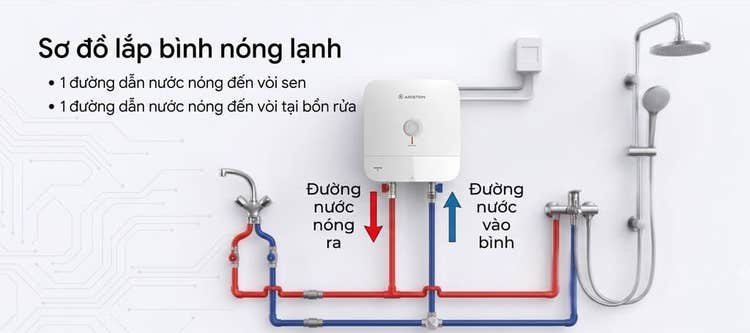

1. Tìm hiểu sơ đồ lắp máy nóng lạnh
Hiểu rõ sơ đồ lắp đặt máy nóng lạnh là bước chuẩn bị quan trọng trước khi thi công, giúp xác định chính xác cách bố trí đường nước nóng, nước lạnh, vị trí kết nối với các thiết bị sử dụng và đảm bảo hệ thống vận hành ổn định sau khi hoàn thiện. Đối với thiết kế phòng tắm cơ bản gồm một vòi sen và một vòi nước, hệ thống đường ống thường được phân chia thành hai nhánh chính là đường nước lạnh cấp vào máy và đường nước nóng dẫn đến các vị trí sử dụng.
Cụ thể, từ nguồn cấp nước lạnh (ký hiệu màu xanh dương), sử dụng 2 ống chữ T để chia thành 3 đường cấp riêng biệt, bao gồm:
- 1 đường cấp nước lạnh vào bình nóng lạnh.
- 1 đường cấp nước lạnh trực tiếp đến vòi sen.
- 1 đường cấp nước lạnh đến vòi tại bồn rửa tay.
Sau khi nước được làm nóng trong bình, đường nước nóng đầu ra (ký hiệu màu đỏ) sẽ được dẫn bằng ống nhựa chịu nhiệt đến các vị trí sử dụng. Từ đường ống chính dẫn nước nóng ra khỏi bình, một ống chữ T tiếp tục chia thành 2 nhánh:
- 1 đường dẫn nước nóng đến vòi sen.
- 1 đường dẫn nước nóng đến vòi tại bồn rửa.
2. Tiêu chuẩn lắp máy nước nóng an toàn
Để tiến hành lắp bình nóng lạnh đúng cách và đảm bảo an toàn trong quá trình sử dụng, bạn cần nắm vững 5 tiêu chuẩn quan trọng bao gồm: tuân thủ an toàn điện, duy trì nguồn điện ổn định, lựa chọn vị trí thi công phù hợp, đảm bảo áp lực nước đầu vào và đáp ứng đúng quy trình kỹ thuật lắp đặt.
2.1. Hiểu rõ tiêu chuẩn an toàn điện
Tùy thuộc vào công suất tiêu thụ của thiết bị, người lắp cần xác định chính xác công suất tiêu thụ của máy nước nóng để chọn mua dây dẫn điện có tải trọng tương ứng, ngăn ngừa nguy cơ quá nhiệt gây nóng chảy đường dây hoặc cháy nổ. Bên cạnh đó, bạn nên ưu tiên chọn các dòng máy tích hợp cầu dao chống giật ELCB với khả năng tự động ngắt nguồn điện ngay khi phát hiện dòng điện rò rỉ, giúp đảm bảo an toàn tối đa trong quá trình lắp đặt cũng như khi đưa vào sử dụng.
2.2. Đảm bảo nguồn điện ổn định
Các bình nóng lạnh đều yêu cầu nguồn cấp điện có điện áp vận hành ổn định và đúng tải trọng thiết kế. Trường hợp nguồn điện gia đình không đáp ứng được yêu cầu vận hành của máy, bạn nên cân nhắc bố trí một Aptomat riêng cho thiết bị. Thiết bị điện này đóng vai trò ngắt mạch tự động ngay khi xảy ra hiện tượng quá tải, ngắn mạch hoặc sự cố điện áp, giúp bảo vệ linh kiện bên trong và kéo dài tuổi thọ cho máy nước nóng.

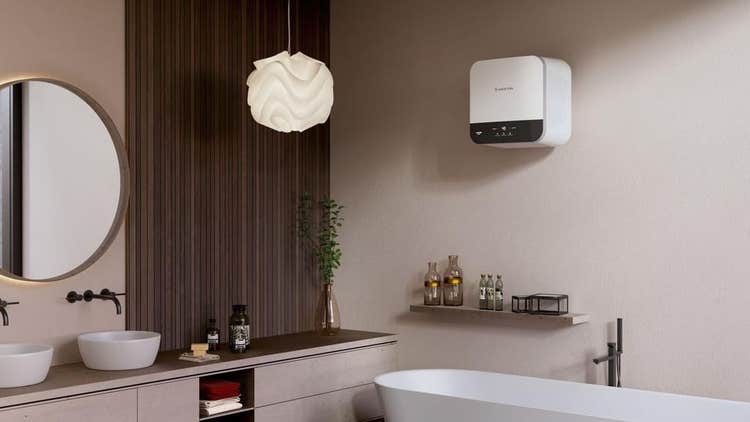

2.3. Chọn vị trí lắp đặt phù hợp
Đây là tiêu chuẩn cần xem xét kỹ lưỡng trước khi tiến hành lắp bình nóng lạnh để đảm quá trình thi công diễn ra suôn sẻ, tránh di dời máy sau này. Cụ thể, vị trí lắp đặt máy nên cách mặt sàn tối thiểu 2m, vừa phù hợp với tầm thao tác của người dùng, vừa giữ cho thiết bị luôn khô ráo. Đồng thời, khu vực xung quanh máy cần có đủ khoảng trống để đảm bảo thông thoáng, thuận tiện cho việc kiểm tra, bảo trì và sửa chữa định kỳ.
2.4. Dùng nguồn nước ổn định
Nguồn nước cấp đầu vào cần duy trì lưu lượng và áp lực liên tục để bình chứa luôn đầy, giúp quá trình trao đổi nhiệt diễn ra tối ưu và tránh tình trạng thanh đun bị đốt khô gây hao tốn điện năng. Trong trường hợp vị trí lắp đặt có áp lực nước yếu hoặc nguồn cấp ở quá xa, giải pháp kỹ thuật tối ưu là tích hợp thêm bơm trợ lực để đảm bảo dòng chảy đầu ra luôn mạnh mẽ và ổn định.
2.5. Nắm vững kỹ thuật lắp đặt thiết bị
Về bản chất, cách lắp bình nóng lạnh đòi hỏi người lắp am hiểu chính xác về sơ đồ đấu nối đường ống nước cũng như nguyên lý an toàn điện dân dụng. Để tránh các sự cố rò rỉ nước, chập điện hay rơi vỡ do treo máy sai kỹ thuật, người dùng nên liên hệ với đội ngũ thợ lắp đặt chuyên nghiệp để được hỗ trợ thi công đúng tiêu chuẩn nhà sản xuất.

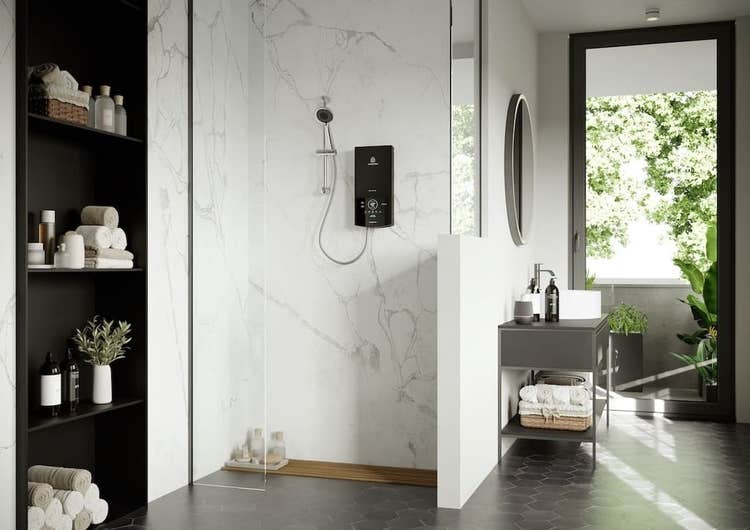

3. Cách lắp máy nước nóng trực tiếp
Cách lắp đặt bình nóng lạnh trực tiếp gồm các bước chính như chuẩn bị dụng cụ, cố định máy lên tường, kết nối đường nước và đấu nối nguồn điện. Trước khi thực hiện, người lắp cần đảm bảo đã ngắt nguồn điện cấp cho khu vực lắp đặt và chuẩn bị đầy đủ vật tư cần thiết như máy khoan, bút thử điện, CB điện 1 pha, dây cấp điện, dây dẫn điện cùng các phụ kiện đi kèm.
3.1. Dụng cụ
Trước khi tiến hành cách lắp bình nóng lạnh, người lắp chuẩn bị các dụng cần thiết sau đây:
- Bộ phụ kiện đi kèm máy nước nóng khi mua như: Vòi sen, thanh trượt, van khóa/điều chỉnh lưu lượng.
- Vật tư lắp đặt: Dây cấp điện, CB điện 1 pha 20A/30A, dây điện Daphaco, ống mềm cấp nước.
- Dụng cụ thi công: Bút chì, bút thử điện, tuốc nơ vít, thước đo, mỏ lết, kìm bấm dây, máy khoan.
3.2. Các bước thực hiện
Khi đã chuẩn bị đầy đủ các dụng cụ cần thiết, tiến hành cách lắp bình nóng lạnh theo 8 bước sau:
- Bước 1: Sử dụng tuốc nơ vít tháo các ốc cố định để tách phần mặt trước ra khỏi thân máy, lộ ra khu vực đấu nối điện và các lỗ bắt vít cố định.
- Bước 2: Đặt máy lên vị trí dự kiến lắp đặt, dùng thước căn chỉnh để máy cân bằng, sau đó đánh dấu các vị trí cần khoan trên tường theo lỗ treo phía sau máy.
- Bước 3: Tiến hành khoan các vị trí đã đánh dấu, lắp tắc kê rồi đặt máy nước nóng lên đúng vị trí và siết chặt vít để cố định thiết bị chắc chắn trên tường.
- Bước 4: Xác định vị trí lắp thanh trượt vòi sen và CB điện, đánh dấu điểm khoan rồi cố định các bộ phận này lên tường bằng vít. Sau đó, lắp vòi sen vào thanh trượt và kiểm tra độ chắc chắn.
- Bước 5: Dùng mỏ lết siết đầu van điều chỉnh lưu lượng (van 3 trong 1) vào đường nước vào (nằm ở bên phải máy) với một lực vừa đủ. Sau đó, nối dây dẫn của tay sen vào đường nước ra (nằm ở bên trái máy).
*Lưu ý: Giữ nguyên gioăng cao su và lưới lọc tại các khớp nối để chống rò rỉ nước.
- Bước 6: Thực hiện đấu nối nguồn điện cho máy theo đúng tiêu chuẩn kỹ thuật, bao gồm xác định dây pha, dây trung tính, dây tiếp đất và kết nối máy với CB bảo vệ đã lắp đặt trước đó.
*Lưu ý: Toàn bộ quá trình cần đảm bảo nguồn điện đã được ngắt để tránh các rò rỉ, chập điện nguy hiểm không đáng có.
- Bước 7: Lắp lại mặt trước của máy nước nóng, tháo lớp bảo vệ chống trầy trên bề mặt và gắn các nút điều chỉnh theo đúng vị trí.
- Bước 8: Kết nối dây tiếp đất cho máy nước nóng nhằm dẫn dòng điện rò xuống đất khi xảy ra sự cố, hạn chế nguy cơ điện giật và đảm bảo an toàn cho người sử dụng.
4. Cách lắp bình nóng lạnh gián tiếp
Quy trình lắp đặt bình nóng lạnh gián tiếp phức tạp hơn so với dòng máy trực tiếp do trọng lượng thiết bị lớn và hệ thống đường ống nước kép cần đấu nối kỹ lưỡng. Các công đoạn chính bao gồm: cố định giá chịu lực, lắp ráp cụm van an toàn, đấu nối đường nước, xả khí tồn dư (xả e) và kết nối nguồn điện.
4.1. Dụng cụ
Để triển khai cách lắp đặt bình nóng lạnh gián tiếp thuận lợi và nhanh chóng, người lắp cần chuẩn bị đầy đủ các dụng cụ và vật tư sau:
- Bộ phụ kiện đi kèm máy nước nóng khi mua như: Van an toàn, móc treo và tắc kê.
- Vật tư lắp đặt: Kép inox, đầu nối T ren trong, van xả nước phục vụ bảo trì, 2 ống mềm dẫn nước và băng keo ren.
- Dụng cụ thi công: Bút chì, bút thử điện, mỏ lết, máy khoan, máy vặn bu lông, mũi khoan 10mm, khoan treo tường và thước ni vô.
4.2. Các bước thực hiện
Quá trình lắp bình nóng lạnh gián tiếp được thực hiện theo 08 bước sau:
- Bước 1: Sử dụng băng keo ren quấn quanh các đầu ren của đường nước vào trên bình để tăng độ kín, hạn chế tình trạng rò rỉ nước tại các vị trí kết nối.
- Bước 2: Lắp van xả nước vào đường nước vào của bình (ký hiệu màu xanh) để thuận tiện cho việc xả nước khi cần vệ sinh hoặc bảo trì. Các đầu ren của van cũng cần được quấn băng keo ren trước khi lắp đặt.
- Bước 3: Tiến hành lắp van an toàn vào van xả nước đã kết nối trước đó. Trong trường hợp không sử dụng van xả, van an toàn sẽ được lắp trực tiếp vào đầu nước vào của bình.
- Bước 4: Đo khoảng cách giữa đường nước vào và đường nước ra của máy, sau đó đánh dấu vị trí lắp đặt trên tường bằng thước để đảm bảo bình được treo đúng vị trí.
- Bước 5: Khoan các vị trí đã đánh dấu trên tường, lắp tắc kê và siết vít để cố định giá treo chắc chắn, sau đó đặt bình nóng lạnh lên giá treo đúng vị trí.
- Bước 6: Tháo lớp cách nhiệt tại vị trí cần kết nối các ống dẫn nước trên máy, sau đó:
- Nối một đầu ống mềm dẫn nước vào đầu nước ra (ký hiệu màu đỏ trên máy) và đầu còn lại với hệ thống cấp nước nóng trong nhà.
- Dùng ống mềm thứ hai kết nối một đầu với đường nước lạnh qua van một chiều (ký hiệu màu xanh trên máy), đầu còn lại nối với nguồn nước cấp để đảm bảo nước được đưa vào bình đúng chiều.
- Bước 7: Tiến hành cấp nước vào bình, mở vòi xả để loại bỏ lượng khí dư bên trong (xả e). Khi nước chảy đều từ vòi xả, có thể đóng van và điều chỉnh nhiệt độ để kiểm tra khả năng làm nóng.
- Bước 8: Kiểm tra toàn bộ các đầu nối ren để đảm bảo không xảy ra rò rỉ nước. Đồng thời, kiểm tra chức năng chống giật ELCB bằng cách nhấn nút kiểm tra trên thiết bị, sau đó nhấn nút Reset để đưa bình nóng lạnh vào trạng thái hoạt động.

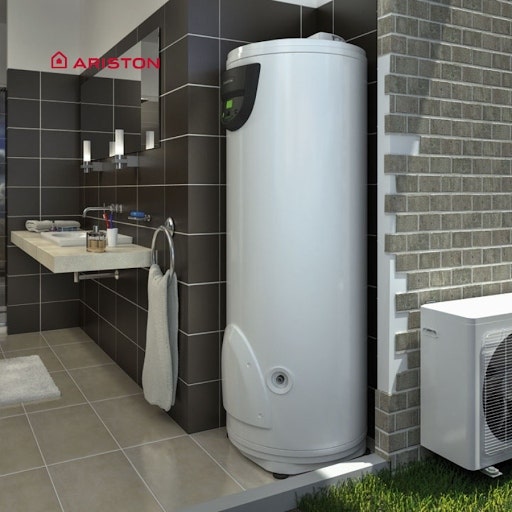

5. Cách lắp đặt máy nước nóng bơm nhiệt
Máy nước nóng bơm nhiệt có nguyên lý hoạt động phức tạp, kết hợp giữa hệ thống trao đổi nhiệt và bình bảo ôn dung tích lớn. Do đó, quy trình lắp đặt loại bình nóng lạnh này đòi hỏi tuân thủ nghiêm ngặt các bước kỹ thuật từ việc định vị, kết nối cơ khí, đấu nối thủy lực đến thi công hệ thống điện điều khiển. Dưới đây là các bước lắp đặt cơ bản giúp người dùng dễ dàng hình dung tổng quan quy trình thi công.
- Bước 1: Xác định vị trí đặt máy tại khu vực bằng phẳng, thông thoáng, có khả năng lưu thông không khí tốt và tránh tiếp xúc trực tiếp với nắng gắt, mưa hoặc môi trường có độ ẩm, ăn mòn cao.
- Bước 2: Tiến hành lắp đặt bồn bảo ôn và thân máy bơm nhiệt tại vị trí đã xác định, đảm bảo khoảng cách giữa các thiết bị tuân thủ khuyến cáo của nhà sản xuất để duy trì khả năng lưu thông không khí.
- Bước 3: Đo đạc, cắt và kết nối các đường ống dẫn nước vào đầu cấp nước lạnh, đầu ra nước nóng và đường hồi (nếu có). Đồng thời, lắp đặt đầy đủ các thiết bị hỗ trợ như van khóa, van một chiều để kiểm soát dòng nước và đảm bảo hệ thống vận hành ổn định.
- Bước 4: Lắp đặt Aptomat riêng có công suất phù hợp với công suất máy, kết nối dây nguồn chắc chắn và thực hiện nối đất cho hệ thống nhằm hạn chế nguy cơ rò điện, đảm bảo an toàn trong quá trình sử dụng.
- Bước 5: Cấp đầy nước vào bồn chứa, khởi động máy và kiểm tra các thông số vận hành như áp lực nước, nhiệt độ đầu ra, khả năng làm nóng cùng tình trạng rò rỉ tại các mối nối. Các lỗi phát sinh cần được xử lý trước khi đưa hệ thống vào sử dụng chính thức.
*Lưu ý: Hệ thống đường ống nước cần được bố trí hợp lý để đảm bảo khả năng lưu thông, hạn chế tổn thất nhiệt và thuận tiện cho việc xả nước, bảo trì hoặc kiểm tra khi cần thiết.

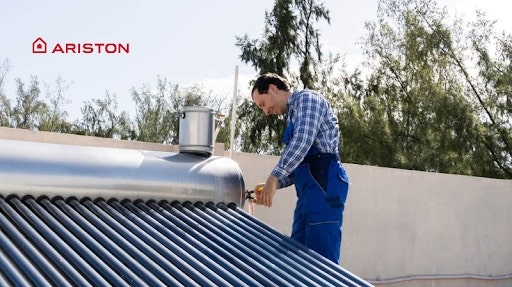

6. Hướng dẫn lắp máy nước nóng năng lượng mặt trời
Để thuận tiện kiểm tra hoạt động của hệ thống ngay sau khi lắp đặt, máy nước nóng năng lượng mặt trời thường được thi công vào buổi sáng khi cường độ ánh nắng tăng dần. Về cơ bản, quy trình lắp đặt gồm các bước: xác định vị trí, chuẩn bị dụng cụ, lắp khung đỡ, cố định bình bảo ôn, lắp ống thu nhiệt, kết nối hệ thống đường nước và kiểm tra vận hành.
- Bước 1: Lựa chọn vị trí lắp đặt trên sân thượng hoặc mái nhà thông thoáng, không bị che khuất bởi mái che, cây xanh… để tối ưu khả năng hấp thụ bức xạ mặt trời. Đồng thời, chiều cao tối thiểu lắp bình nóng lạnh nên thấp hơn bồn chứa nước 1 - 2m để đảm bảo áp lực cấp nước ổn định.
- Bước 2: Chuẩn bị đầy đủ các dụng cụ lắp đặt như cờ lê, mỏ lết, tua vít, kìm, máy hàn, máy khoan cùng các vật tư gồm bình bảo ôn, ống chân không và bộ phụ kiện đi kèm theo thiết bị.
- Bước 3: Tiến hành lắp ghép các thanh của khung đỡ theo đúng hướng dẫn từ nhà sản xuất, sau đó siết chặt toàn bộ bu lông, đai ốc để đảm bảo kết cấu vững chắc trước khi đặt bình.
- Bước 4: Đặt bình bảo ôn lên khung đỡ, căn chỉnh cân đối theo đúng vị trí thiết kế rồi siết chặt các điểm liên kết bằng bu lông để đảm bảo độ ổn định trong quá trình sử dụng.
- Bước 5: Lắp từng ống thủy tinh chân không vào hệ thống, cố định bằng bu lông tại hai đầu rồi kết nối với bình bảo ôn và khung đỡ. Sau đó, kiểm tra các ống được bổ trí thẳng hàng và đúng vị trí hay chưa. Trong trường hợp thao tác lắp đặt khó khăn, người lắp có thể dùng nước xà phòng pha loãng để hỗ trợ đưa ống vào dễ hơn.
- Bước 6: Quấn băng tan lên các ống chân không ngược chiều ren. Sau đó, đưa đường ống vào đúng vị trí trên bình bảo ôn, căn chỉnh thẳng tâm và cố định chắc chắn bằng phương pháp hàn nhiệt.
- Bước 7: Nối các đường nước cấp và đường nước nóng ra vào bình bảo ôn, đồng thời kiểm tra kỹ các đầu nối để hạn chế nước rò rỉ. Sau đó, đặt đường ống thoát khí cao hơn bồn chứa khoảng 10 - 20m để hệ thống vận hành ổn định.
- Bước 8: Tiến hành kiểm tra tất cả các mối nối, đường ống và khả năng cấp nước để đảm bảo không xảy ra rò rỉ nước. Tiếp theo, theo dõi khả năng làm nóng của hệ thống và chỉ đưa thiết bị vào sử dụng chính thức khi các thông số vận hành đều ổn định.

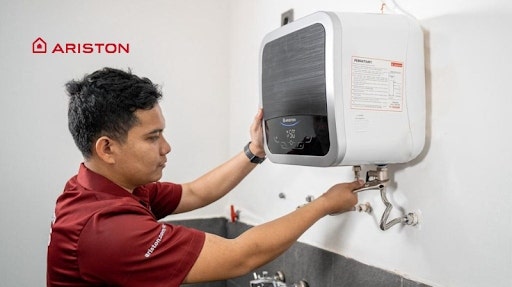

7. Cách lắp máy nước nóng Ariston
Khi lựa chọn các sản phẩm máy nước nóng từ Ariston, khách hàng sẽ không phải bận tâm về quy trình lắp đặt phức tạp. Với phương châm đặt trải nghiệm của khách hàng lên hàng đầu, Ariston hỗ trợ dịch vụ lắp đặt máy nước nóng tận nhà trên toàn quốc. Mọi công đoạn thi công đều do đội ngũ kỹ thuật viên giàu kinh nghiệm trực tiếp đảm nhiệm, đảm bảo lắp đặt đúng tiêu chuẩn, an toàn và sẽ hướng dẫn khách hàng chi tiết cách dùng máy. Bên cạnh đó, Ariston còn mang đến sự an tâm trong suốt quá trình sử dụng với chính sách bảo hành minh bạch cùng tính năng kích hoạt bảo hành điện tử nhanh chóng.
Liên hệ ngay với Ariston qua Hotline 18001517 hoặc truy cập tại dịch vụ khách hàng nếu quý khách cần được tư vấn sản phẩm phù hợp, hỗ trợ lắp đặt hay giải đáp các thắc mắc liên quan đến máy nước nóng.

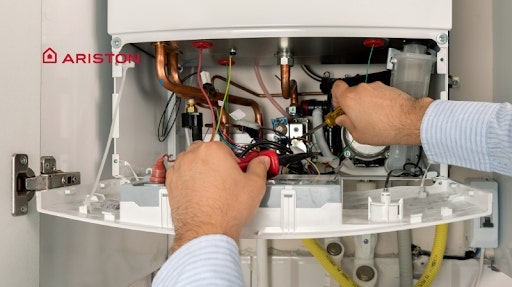

8. Một số lưu ý về lắp đặt máy nước nóng
Để đảm bảo hệ thống vận hành bền bỉ, ổn định và an toàn trong quá trình sử dụng, bạn cần lưu ý một số quy chuẩn nghiêm ngặt về vị trí, hệ thống điện và áp lực nguồn nước khi tiến hành cách lắp bình nóng lạnh:
- Không nên lắp bình nóng lạnh quá gần vòi hoa sen hoặc khu vực thường xuyên tiếp xúc với nước để hạn chế nguy cơ chập điện, ảnh hưởng đến độ an toàn của thiết bị.
- Đối với bình nóng lạnh gián tiếp, cần bố trí đường nước vào và đường nước ra riêng biệt, đảm bảo dòng nước lưu thông đúng chiều và thuận tiện cho việc kiểm tra, bảo trì.
- Tránh đặt bình nóng lạnh trên các bề mặt nội thất không đảm bảo khả năng chịu tải.
- Chiều cao lắp đặt máy nóng lạnh tối thiểu nên cách mặt sàn phòng tắm khoảng 1.5 - 2 m để hạn chế tiếp xúc với nước và thuận tiện khi sử dụng.
- Cần có dây tiếp đất để ngăn ngừa dòng điện rò rỉ gây mất an toàn cho người dùng khi xảy ra sự cố.
- Kiểm tra hoạt động của CB, chống giật ELCB cùng các tính năng bảo vệ khác để đảm bảo thiết bị hoạt động đúng tiêu chuẩn trước khi đưa vào sử dụng.
Tóm lại, việc nắm vững cách lắp bình nóng lạnh đúng tiêu chuẩn kỹ thuật, từ bố trí vị trí lắp đặt, đấu nối hệ thống điện nước đến kiểm tra các chức năng an toàn là yếu tố quan trọng giúp thiết bị vận hành ổn định, bền bỉ. Do quá trình thi công yêu cầu độ chính xác và chuyên môn cao, người dùng nên ưu tiên lựa chọn đội ngũ kỹ thuật viên chuyên nghiệp để đảm bảo lắp đặt an toàn, tối ưu hiệu suất và kéo dài tuổi thọ máy nước nóng.
