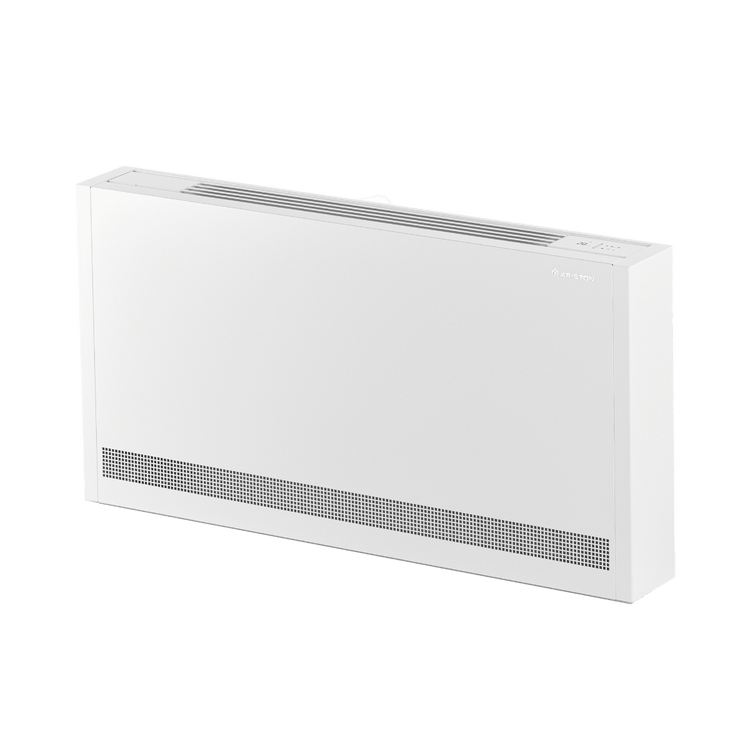

Fan coil a pavimento/soffitto
NIMBUS AQUASLIM FS
Terminale Inverter ad acqua installabile a pavimento o a soffitto (mediante apposito accessorio optional), utilizzabile per riscaldamento e raffrescamento.
Caratteristiche
- Design elegante
- Interfaccia Touch (optional)
- Comando a muro (optional) con possibilità di controllare fino a 30 unità
- Funzione SILENT, per ridurre al minimo la rumorosità
- Tecnologia Inverter DC
- Ventilatore tangenziale ad alette sfalsate
- Struttura in lamiera elettrozincata ad alta resistenza
ALTA EFFICIENZA
Basse perdite di carico rendono questi prodotti altamente effcienti
COMPATTO
Con uno spessore ridotto, Nimbus Aquaslim FS risulta tra i più compatti della categoria
SILENZIOSO
La Funzione SILENT permette di ridurre al minimo la rumorosità agendo sulla velocità del ventilatore
SEMPLICITÀ DI MANUTENZIONE
Prodotti di semplice installazione e manutenzione
richiedi un preventivo
richiedi un preventivo
false
Contattaci
Contattaci
btn-terthiary
false
Scopri le sue caratteristiche
align-center
false
false
bg-alternative-2
DESIGN MODERNO
Il design moderno dei fan coil Nimbus Aquaslim li rede adatti ad ogni ambiente, senza occupare spazio utile all'arredamento
bg-alternative-2
MATERIALI DI QUALITÀ
I nostri prodotti sono realizzati con materiali di qualità, che garantiscono resistenza e durabilità nel tempo
bg-alternative-2
CONTROLLI SEMPLICI ED INTUITIVI
Diverse tipologie di controllo semplici ed intuitive, per tutte le esigenze
bg-alternative-2
INTEGRAZIONE CON LE POMPE DI CALORE ED I SISTEMI IBRIDI ARISTON
Tutti i fan coil della gamma Nimbus Aquaslim sono perfettamente integrabili con i sistemi ibridi e a pompa di calore Ariston, sfruttando quindi fonti di energia rinnovabile e massimizzando l'efficienza energetica
Specifiche Tecniche
Bassa velocità
Media velocità
Alta velocità
NIMBUS AQUASLIM 10 FS
Performance in raffrescamento (a) (E)
Resa sensibile
0,41 kW
0,55 kW
0,73 kW
Resa totale
0,55 kW
0,73
0,91 kW
Potenza elettrica assorbita
5 W
11 W
7 W
Perdite di carico acqua
5,7 kPa
10,2 kPa
12,1 kPa
Portata d'acqua
0,09 m³/h
0,13 m³/h
0,17 m³/h
Performance in riscaldamento (b) (E)
Resa totale
0,57 kW
0,78 kW
1,02 kW
Potenza elettrica assorbita
5 W
7 W
11 W
Perdite di carico acqua
2,6 kPa
6,8 kPa
9,1 kPa
Portata d'acqua
0,10 m³/h
0,14 m³/h
0,19 m³/h
Potenza sonora
33 dB(A)
44 dB(A)
51 dB(A)
Diametro min. nominale tubazioni
14 mm
14 mm
14 mm
Performance in riscaldamento a 70 °C (c)
Resa totale niminale
1,89 kW
1,89 kW
1,89 kW
Perdite di carico acqua nominali
13,00 kPa
13,00 kPa
13,00 kPa
Portata d'acqua nominale
6,70 m³/h
6,70 m³/h
6,70 m³/h
NIMBUS AQUASLIM 20 FS
Performance in raffrescamento (a) (E)
Resa sensibile
0,59 kW
1,07 kW
1,72 kW
Resa totale
0,75 kW
1,36 kW
2,12 kW
Potenza elettrica assorbita
4 W
8 W
19 W
Perdite di carico acqua
1,9 kPa
4,3 kPa
8,2 kPa
Portata d'acqua
0,13 m³/h
0,23 m³/h
0,35 m³/h
Performance in riscaldamento (b) (E)
Resa totale
0,82 kW
1,53 kW
2,21 kW
Potenza elettrica assorbita
4 W
8 W
19 W
Perdite di carico acqua
1,5 kPa
4,3 kPa
9,2 kPa
Portata d'acqua
0,14 m³/h
0,27 m³/h
0,41 m³/h
Potenza sonora
35 dB(A)
45 dB(A)
53 dB(A)
Diametro min. nominale tubazioni
14 mm
14 mm
14 mm
Performance in riscaldamento a 70 °C (c)
Resa totale niminale
3,99 kW
3,99 kW
3,99 kW
Perdite di carico acqua nominali
4,70 kPa
4,70 kPa
4,70 kPa
Portata d'acqua nominale
7,60 m³/h
7,60 m³/h
7,60 m³/h
NIMBUS AQUASLIM 30 FS
Performance in raffrescamento (a) (E)
-
Resa sensibile
0,83 kW
1,51 kW
2,11 kW
Resa totale
1,15 kW
2,08 kW
2,81 kW
Potenza elettrica assorbita
6 W
11 W
20 W
Perdite di carico acqua
2,7 kPa
9,9 kPa
17,1 kPa
Portata d'acqua
0,20 m³/h
0,36 m³/h
0,49 m³/h
Performance in riscaldamento (b) (E)
Resa totale
1,20 kW
2,16 kW
3,02 kW
Potenza elettrica assorbita
6 W
11 W
20 W
Perdite di carico acqua
2,7 kPa
9,3 kPa
19,1 kPa
Portata d'acqua
0,21 m³/h
0,38 m³/h
0,52 m³/h
Potenza sonora
36 dB(A)
46 dB(A)
54 dB(A)
Diametro min. nominale tubazioni
16 mm
16 mm
16 mm
Performance in riscaldamento a 70 °C (c)
Resa totale niminale
5,47 kW
5,47 kW
5,47 kW
Perdite di carico acqua nominali
4,50 kPa
4,50 kPa
4,50 kPa
Portata d'acqua nominale
16,10 m³/h
16,10 m³/h
16,10 m³/h
NIMBUS AQUASLIM 40 FS
Performance in raffrescamento (a) (E)
-
Resa sensibile
1,02 kW
1,84 kW
2,71 kW
Resa totale
1,32 kW
2,39 kW
3,30 kW
Potenza elettrica assorbita
5 W
11 W
29 W
Perdite di carico acqua
2,5 kPa
8,8 kPa
18,0 kPa
Portata d'acqua
0,23 m³/h
0,41 m³/h
0,61 m³/h
Performance in riscaldamento (b) (E)
Resa totale
1,47 kW
2,59 kW
3,81 kW
Potenza elettrica assorbita
5 W
11 W
29 W
Perdite di carico acqua
3,0 kPa
8,9 kPa
21,2 kPa
Portata d'acqua
0,26 m³/h
0,45 m³/h
0,69 m³/h
Potenza sonora
36 dB(A)
47 dB(A)
55 dB(A)
Diametro min. nominale tubazioni
18 mm
18 mm
18 mm
Performance in riscaldamento a 70 °C (c)
Resa totale niminale
6,98 kW
6,98 kW
6,98 kW
Perdite di carico acqua nominali
4,50 kPa
4,50 kPa
4,50 kPa
Portata d'acqua nominale
14,00 m³/h
14,00 m³/h
14,00 m³/h
NOTE
(a)
Temperatura acqua batteria 7/12 °C, temperatura aria ambiente 27 °C b.s. e 19 °C b.u.
-
-
(b)
Temperatura acqua batteria 45/40 °C, temperatura aria ambiente 20 °C
-
-
(c)
Temperatura acqua batteria 70/60 °C, temperatura aria ambiente 20 °C
-
-
(d)
Dati certificati Eurovent
-
-
NIMBUS AQUASLIM FS
Download
Manuale Piedini estetici Nimbus Aquaslim FS (PDF, 349.59 kb)
Manuale comandi per l'installatore Nimbus Aquaslim FS (PDF, 2.71 mb)
Manuale comandi per l'utente Nimbus Aquaslim FS (PDF, 905.08 kb)
Manuale convogliatore di condensa Nimbus Aquaslim FS (PDF, 974.97 kb)
Manuale utente-installatore Nimbus Aquaslim FS (PDF, 3.06 mb)
SCHEDA TECNICA NIMBUS AQUASLIM FS (PDF, 91.76 kb)
