Bomba de calor para aquecimento, arrefecimento e água quente sanitária

NIMBUS COMPACT M NET R32

A bomba de calor Nimbus Compact M Net R32 é uma solução compacta e completa ideal para novas residências unifamiliares e projetos de renovação. Fornecida de serie com Sensys Net HD, Nimbus Compact M Net R32 integra conectividade com a solução Ariston Net.

Vantagens e benefícios

  • Gás R32
  • Desempenho eficiente mesmo em condições de baixa temperatura exterior
  • Funcionamento com baixo nível sonoro
  • Design moderno e funcional
  • Sensys HD de serie e que pode ser integrada na máquina
  • Fácil acessibilidade ao painel frontal
  • Fácil instalação com kits de acessórios
  • Filtro magnético integrado de serie
  • Depósito de expansão de 12l integrado de serie
  • Pode integrar um buffer de 15l e um depósito de expansão sanitário (opcional)
  • Disponível em versões de 2 zonas
  • Conectividade de serie
  • Gestão remota com a app Ariston NET
  • Assistência remota 24/7 (opcional)
  • Função fotovoltaica
A+++*
Classe Energética A+++*
Graças à bomba de calor com classificação energética A+++*, oferece um bom desempenho tanto no aquecimento como na refrigeração durante todo o ano. *Na escala A+++/D, de acordo com o Regulamento (UE)
FUNCIONAMIENTO SILENCIOSO
FUNCIONAMIENTO SILENCIOSO
Até 42 dB(A) para a unidade interior e até 53 dB(A) para a unidade exterior, consoante o modo de funcionamento.
ARISTON NET
ARISTON NET
Com Ariston NET tem o conforto ao seu alcance. Controlo remoto, relatórios de consumo e suporte técnico online, tudo com a app Ariston Net gratuita para smartphones.

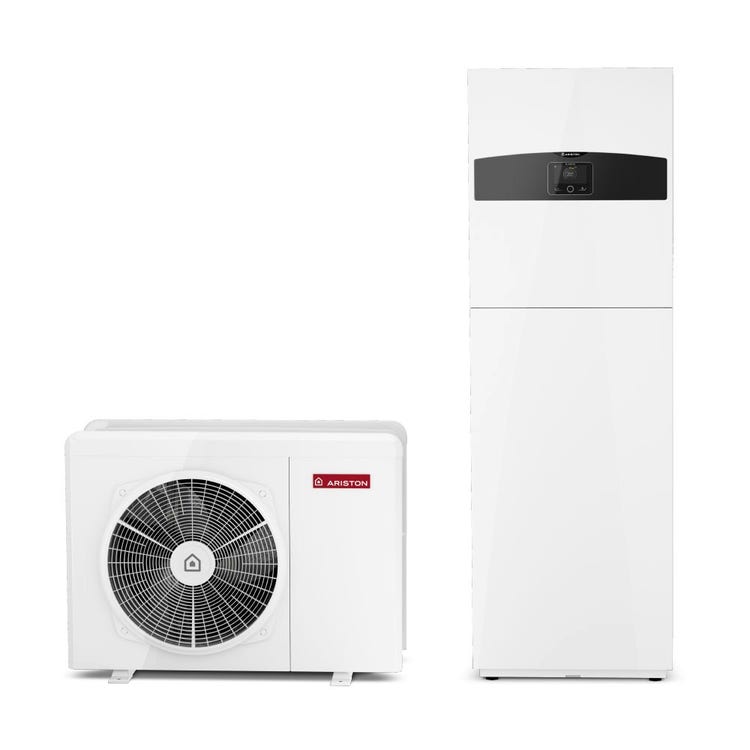

NIMBUS COMPACT M NET R32 -1

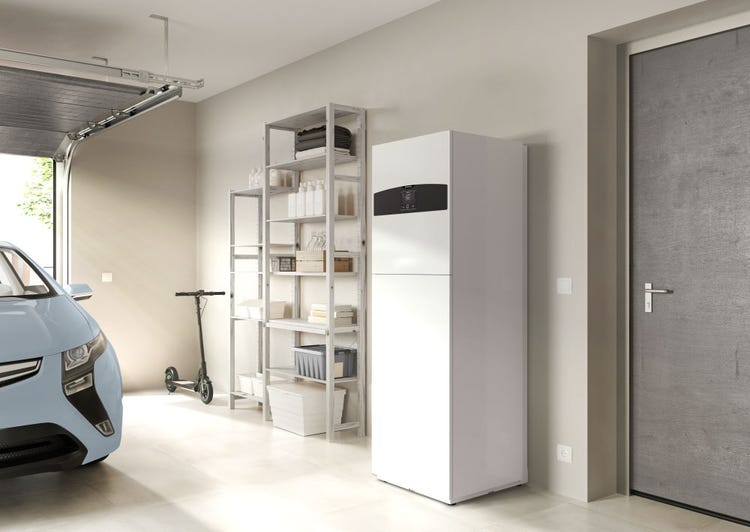

NIMBUS COMPACT M NET R32 -2
NIMBUS COMPACT M NET R32 -3
NIMBUS COMPACT M NET R32 -4
/content/ariston/pt/pt/modals/modals-info
PEDIR INFORMAÇÃO
PEDIR INFORMAÇÃO
btn-primary
false
_blank
/content/ariston/pt/pt/contactos
Contacte-nos
Contacte-nos
btn-terthiary
false
_self

Conheça as características

align-center
false
false
bg-alternative-2
REGULAR A TEMPERATURA E O RUÍDO

REGULAR A TEMPERATURA E O RUÍDO

A tecnologia Energy Manager gere todo o sistema de hardware e software para garantir uma regulação correta da temperatura. Isto permite otimizar o consumo e manter um funcionamento silencioso, mesmo em condições exigentes.
bg-alternative-2
CONECTIVIDADE

CONECTIVIDADE

A app Ariston NET permite controlar as funções de aquecimento, arrefecimento e água quente diretamente a partir do seu smartphone e oferece suporte 24 horas por dia, 7 dias por semana
bg-alternative-2
CONTROLO A 360°

CONTROLO A 360°

Através da interface do sistema integrado Sensys NET, várias zonas podem ser controladas de forma eficaz, integrando também energia solar renovável, térmica e fotovoltaica, e geradores auxiliares.
bg-alternative-2
QUALIDADE

QUALIDADE

Cada produto Ariston passa por rigorosos testes de qualidade, eficiência e segurança antes da entrega. Materiais, componentes e produtos resistentes desenvolvidos para trabalhar em qualquer tipo de condições atmosféricas e fornecer resultados com durabilidade.
DADOS TECNICOS
COMPACT 35 M
COMPACT 50 M
COMPACT 80 M
COMPACT 80 M-T
COMPACT 120 M
COMPACT 120 M-T
COMPACT 150 M
COMPACT 150 M-T
REFERÊNCIA
Modèle - 1 Zone
35 M NET R32
50 M NET R32
80 M NET R32
80 M-T NET R32
120 M NET R32
120 M-T NET R32
150 M NET R32
150 M-T NET R32
Référence - 1 Zone
3301854
3301856
3301858
3301860
3301862
3301864
3301866
3301868
Modèle - 2 Zones
35 M 2Z NET R32
50 M 2Z NET R32
80 M 2Z NET R32
80 M-T 2Z NET R32
120 M 2Z NET R32
120 M-T 2Z NET R32
150 M 2Z NET R32
150 M-T 2Z NET R32
Référence - 2 Zones
3301855
3301857
3301859
3301861
3301863
3301865
3301867
3301869
PRINCIPAIS CARACTERÍSTICAS
Type de pompe à chaleur
Air extérieur / eau monobloc
Air extérieur / eau monobloc
Air extérieur / eau monobloc
Air extérieur / eau monobloc
Air extérieur / eau monobloc
Air extérieur / eau monobloc
Air extérieur / eau monobloc
Air extérieur / eau monobloc
Système
Triple service : chauffage, refroidissement et ECS
Triple service : chauffage, refroidissement et ECS
Triple service : chauffage, refroidissement et ECS
Triple service : chauffage, refroidissement et ECS
Triple service : chauffage, refroidissement et ECS
Triple service : chauffage, refroidissement et ECS
Triple service : chauffage, refroidissement et ECS
Triple service : chauffage, refroidissement et ECS
Puissance calorifique nominale @ +7/35°C
5,0 kW
8,0 kW
DESEMPENHO DE AQUECIMENTO
Puissance calorifique nominale @ +7/35°C
3,5 kW
8,0 kW
12,0 kW
12,0 kW
15,0 kW
15,0 kW
COP @ +7/35°C
5,1
5,0
4,8
4,8
4,9
4,9
4,7
4,7
Puissance calorifique nominale @ -7/35°C
3,7 kW
4,7 kW
7,2 kW
7,2 kW
10,2 kW
10,2 kW
12,3 kW
12,3 kW
COP @ -7/35°C
3,6
3,6
3,5
3,5
3.5
3.5
3.4
3,4
Puissance calorifique maximale @ -7/55°C
4,1 kW
4,7 kW
7,6 kW
7,6 kW
10.4 kW
10,4 kW
12,4 kW
12,4 kW
Plage de fonctionnement chauffage - Air (min/max)
-20 / 35 °C
-20 / 35 °C
-20 / 35 °C
-20 / 35 °C
-20 / 35 °C
-20 / 35 °C
-20 / 35 °C
-20 / 35 °C
Plage de fonctionnement chauffage - Eau (min/max)
20 / 60 °C
20 / 60 °C
20 / 60 °C
20 / 60 °C
20 / 60 °C
20 / 60 °C
20 / 60 °C
20 / 60 °C
DESEMPENHO DE REFRIGERAÇÃO
Puissance nominale en rafraichissement @ 35/18°C
4,1 kW
4,6 kW
7,0 kW
7,0 kW
10,7 kW
10,7 kW
12,5 kW
12,5 kW
EER @ 35/18°C
5,3
4,6
4,7
4,7
5,1
5,1
4,7
4,7
Puissance nominale en rafraichissement @ 35/7°C
3,5 kW
5,0 kW
7,0 kW
7,0
9,1 kW
9,1 kW
11,0 kW
11,0 kW
EER @ 35/7°C
3,4
2,9
3,1
3,1
3.2
3.2
2,9
2,9
Plage de fonctionnement rafraichissement - Air (min/max)
10 / 43 °C
10 / 43 °C
10 / 43 °C
10 / 43 °C
10 / 43 °C
10 / 43 °C
10 / 43 °C
10 / 43 °C
Plage de fonctionnement rafraichissement - Eau (min/max)
5 / 23 °C
5 / 23 °C
5 / 23 °C
5 / 23 °C
5 / 23 °C
5 / 23 °C
5 / 23 °C
5 / 23 °C
DESEMPENHO DE ÁGUA QUENTE
Cycle de puisage
L
L
L
L
L
L
Volume du ballon
176 l
176 l
176 l
176 l
176 l
176 l
Temps de chauffe
1h55min
1h31min
0h55min
0h55min
0h50min
0h50min
Puissance de réserve
38 W
38 W
38 W
38 W
38 W
38 W
COP ECS
3.10
3.10
3.10
3.10
3.10
3.10
Vmax - Volume maximal d'eau chaude utilisable
233 l
233 l
233 l
233 l
233 l
233 l
DADOS ErP - CONDIÇÕES CLIMÁTICAS MÉDIAS
Puissance calorifique de référence à 55°C / 35°C
4,6 / 5,2 kW
5,7 / 5,7 kW
7,6 / 8,4 kW
7,6 / 8,4 kW
9,4 / 10,8 kW
9,4 / 10,8 kW
11,6 / 12,5 kW
11,6 / 12,5 kW
Efficacité énergétique saisonnière ηs à 55°C / 35°C
134 / 192 %
136 / 183 %
140 / 195 %
140 / 195 %
143 / 204 %
143 / 204 %
151 / 202 %
151 / 202 %
Classe ErP chauffage à 55°C / 35°C
A++ / A+++*
A++ / A+++
A++ / A+++*
A++ / A+++*
A++ / A+++*
A++ / A+++*
A+++ / A+++*
A+++ / A+++
Classe ErP ECS
A+
A+*
A+*
A+
Puissance acoustique à l’extérieur
53 dB(A)
55 dB(A)
57 dB(A)
57 dB(A)
58 dB(A)
58 dB(A)
58 dB(A)
58 dB(A)
Puissance acoustique à l’intérieur (1 zone / 2 zones)
35 / 42 dB(A)
35 / 42 dB(A)
35 / 42 dB(A)
35 / 42 dB(A)
35 / 42 dB(A)
35 / 42 dB(A)
35 / 42 dB(A)
35 / 42 dB(A)
Classe ErP AQS
A+*
Classe ErP EQS
A+*
A+*
A+*
DIMENSÕES E PESOS
Dimensions unité extérieure (lxhxp)
1016x756x380 mm
1016x756x380 mm
1016x1106x380 mm
1016x1106x380 mm
1016x1506x380 mm
1016x1506x380 mm
1016x1506x380 mm
1016x1506x380 mm
Poids unité extérieure
66 kg
66 kg
91 kg
104 kg
124 kg
131 kg
124 kg
131 kg
Dimensions unité intérieure (lxhxp)
600x1820x612 mm
600x1820x612 mm
600x1820x612 mm
600x1820x612 mm
600x1820x612 mm
600x1820x612 mm
600x1820x612 mm
600x1820x612 mm
Poids unité intérieure (à vide) 1 zone / 2 zones
127 / 134 kg
127 / 134 kg
127 / 134 kg
127 / 134 kg
127 / 134 kg
127 / 134 kg
127 / 134 kg
127 / 134 kg
INSTALAÇÃO DE CIRCUITO DE AQUECIMENTO E AQS
Réfrigérant type et charge
R32 / 1,4 kg
R32 / 1,4 kg
R32 / 1,8 kg
R32 / 1,8 kg
R32 / 2,12 kg
R32 / 2,12 kg
R32 / 2,12 kg
R32 / 2,12 kg
Capacité utile du vase d'expansion
12 l
12 l
12 l
12 l
12 l
12 l
12 l
12 l
Débit d'eau minimal / nominal
480 / 640 l/h
650 / 860 l/h
1050 / 1400 l/h
1050 / 1400 l/h
1580 / 2100 l/h
1580 / 2100
1950 / 2600 l/h
1950 / 2600 l/h
Raccordement chauffage / ECS
1'' M / 3/4''M
1'' M / 3/4''M
1'' M / 3/4''M
1'' M / 3/4''M
1'' M / 3/4''M
1'' M / 3/4''M
1'' M / 3/4''M
1'' M / 3/4''M
Puissance de l'appoint électrique
4 (2+2) kW
4 (2+2) kW
4 (2+2) kW
4 (2+2) kW
6 (2+2+2) kW
6 (2+2+2) kW
6 (2+2+2) kW
6 (2+2+2) kW
INSTALAÇÃO ELÉTRICA DA UNIDADE EXTERNA
Type d'alimentation
230 V / 1 / 50 Hz
230 V / 1 / 50 Hz
230 V / 1 / 50 Hz
400 V / 3 / 50 Hz
230 V / 1 / 50 Hz
230 V / 1 / 50 Hz
400 V / 3 / 50 Hz
Disjoncteur magnétothermique
20 A / Type C
20 A / Type C
32 A / Type C
16 A / Type C
32 A / Type C
16 A / Type C
32 A / Type C
16 A / Type C
Câble d’alimentation
HR07RN-F3 / > 2,5 mm²
HR07RN-F3 / > 2,5 mm²
HR07RN-F3 / > 6 mm²
HR07RN-F5 / > 2,5 mm²
HR07RN-F3 / 6 mm²
HR07RN-F5 / > 2,5 mm²
HR07RN-F3 / 6 mm²
HR07RN-F5 / > 2,5 mm²
Câble communication entre UE et UI
H05RN-F2 / 0,75 mm²
H05RN-F2 / 0,75 mm²
H05RN-F2 / 0,75 mm²
H05RN-F2 / 0,75 mm²
H05RN-F2 / 0,75 mm²
H05RN-F2 / 0,75 mm²
H05RN-F2 / 0,75 mm²
INSTALAÇÃO ELÉTRICA DA UNIDADE INTERNA
Type d'alimentation
230 V / 1 / 50 Hz
230 V / 1 / 50 Hz
230 V / 1 / 50 Hz
400 V / 3 / 50 Hz
230 V / 1 / 50 Hz
400 V / 3 / 50 Hz
230 V / 1 / 50 Hz
Disjoncteur magnétothermique
25 A / Type C
25 A / Type C
25 A / Type C
16 A / Type C
16 A / Type C
32 A / Type C
16 A / Type C
Câble d’alimentation
HR07RN-F3 / > 2,5 mm²
HR07RN-F3 / > 2,5 mm²
HR07RN-F3 / > 2,5 mm²
HR07RN-F5 / > 2,5 mm²
HR07RN-F5 / > 2,5 mm²
HR07RN-F3 / 6 mm²
HR07RN-F5 / > 2,5 mm²
Câble communication entre UE et UI
H05RN-F2 / 0,75 mm²
DESEMPENHO DE ÁGUA QUENTE
Cycle de puisage
L
L
Volume du ballon
176 l
176 l
Temps de chauffe
1h03min
1h03min
Puissance de réserve
38 W
38 W
COP ECS
3.10
3.10
Vmax - Volume maximal d'eau chaude utilisable
233 l
233 l
IINSTALAÇÃO ELÉTRICA DA UNIDADE INTERNA
Type d'alimentation
400 V / 3 / 50 Hz
Disjoncteur magnétothermique
32 A / Type C
Câble d’alimentation
HR07RN-F3 / 6 mm²
Câble communication entre UE et UI
IINSTALAÇÃO ELÉTRICA DA UNIDADE EXTERNA
Type d'alimentation
400 V / 3 / 50 Hz
Disjoncteur magnétothermique
Câble d’alimentation
Câble communication entre UE et UI

NIMBUS COMPACT M NET R32

NIMBUS COMPACT M NET R32

Download

BIM file
https://productsite.bimobject.com/pt/ariston/privatecloud/ariston
1. Ficha técnica NIMBUS COMPACT M NET R32 (PDF, 764.83 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/1-ficha-t-c3-a9cnica-nimbus-compact-m-net-r32.pdf
2.1 Manual de instalação NIMBUS COMPACT M NET R32 (PDF, 20.28 mb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/21-manual-de-instala-c3-a7-c3-a3o-nimbus-compact-m-net-r32.pdf
2.2 Manual de utilizador NIMBUS M NET R32 (PDF, 2.33 mb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/22-manual-de-utilizador-nimbus-m-net-r32.pdf
2.3 Guia de início rápido NIMBUS M NET R32 (PDF, 1.01 mb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/23-guia-de-in-c3-adcio-r-c3-a1pido-nimbus-m-net-r32.pdf
3.1 Etiqueta energética NIMBUS COMPACT 35 M NET R32 (PDF, 365.58 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/31-etiqueta-energ-c3-a9tica-nimbus-compact-35-m-net-r32.pdf
3.2 Etiqueta energética NIMBUS COMPACT 50 M NET R32 (PDF, 365.89 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/32-etiqueta-energ-c3-a9tica-nimbus-compact-50-m-net-r32.pdf
3.3 Etiqueta energéticaNIMBUS COMPACT 80 M NET R32 (PDF, 365.64 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/33-etiqueta-energ-c3-a9ticanimbus-compact-80-m-net-r32.pdf
3.4 Etiqueta energética NIMBUS COMPACT 80 M-T NET R32 (PDF, 365.67 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/34-etiqueta-energ-c3-a9tica-nimbus-compact-80-m-t-net-r32.pdf
3.5 Etiqueta energética NIMBUS COMPACT 120 M NET R32 (PDF, 365.61 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/35-etiqueta-energ-c3-a9tica-nimbus-compact-120-m-net-r32.pdf
3.6 Etiqueta energética NIMBUS COMPACT 120 M-T NET R32 (PDF, 365.94 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/36-etiqueta-energ-c3-a9tica-nimbus-compact-120-m-t-net-r32.pdf
3.7 Etiqueta energética NIMBUS COMPACT 150 M NET R32 (PDF, 365.60 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/37-etiqueta-energ-c3-a9tica-nimbus-compact-150-m-net-r32.pdf
3.8 Etiqueta energética NIMBUS COMPACT 150 M-T NET R32 (PDF, 365.68 kb)
/content/dam/ariston/pt/products/heat-pumps/heat-pumps-for-heating/nimbus-compact-m-net-r32-2/38-etiqueta-energ-c3-a9tica-nimbus-compact-150-m-t-net-r32.pdf
bg-primary

Precisa de mais informações?

align-center
/content/ariston/pt/pt/modals/modals-info
Preencha o formulário
Preencha o formulário
btn-primary
false
_self
btn-secondary
false
_self
